Замки SMT

Продукция
Замки SMT
Перейти в раздел
каталоги и инструкции
Механические соединения для конвейерных лент SMT обеспечивают прочность до величины 75 процентов от крепости самого полотна. Замки сохраняют исходные параметры при больших нагрузках на всем сроке работы.
Соединители марки SMT являются достойной альтернативой другим способом крепления полотна. Продукция используется для фиксации резинотехнических, ПВХ-лент, востребована благодаря невысокой цене и отличным техническим характеристикам.
Ассортимент замков SMT

Технические характеристики замков SMT
Характеристики
SMT-35
SMT-50
SMT 65
SMT 75
SMT-VINT
SMT-KROT
SMT-TIGER






1
Соединитель
SMT-35
SMT-50
SMT-65
SMT-75
SMT-VINT
SMT-KROT
SMT-TIGER
2
Максимальное натяжение, kN/m
400
700
1000
1000
3000
3000
3500
3
Ширина, mm
5-18
14-21
18-25
23-60
8-..
8-..
8-..
4
Минимальный диаметр барабана
300
700
1000
1000



5
Зазор между болтами, mm
35
50
65
75



6
Количество разъемов в коробке
50
25
25
10200200200

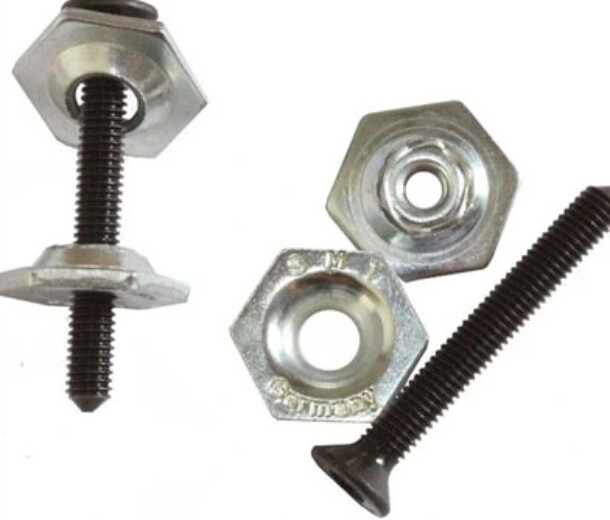

Механические соединители SMT-VINT
Механический соединитель SMT-VINT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм и прочностью до 3000 Н/мм.
Тип соединителей SMT-VINT является эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им отличные механические и прочностные характеристики.
В комплект поставки SMT-VINT входят 200 шт. соединителей (специальный винт SMT М6 длиной 50 мм, шестигранная шайба SMT, гайка SMT S22 толщиной 2,5 мм) и бита для установки.

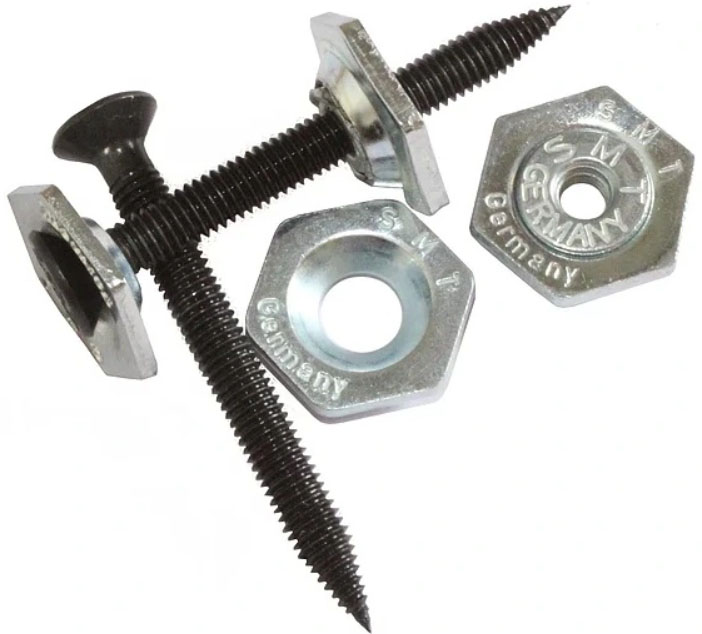

Механические соединители SMT-KROT
Механический соединитель SMT-KROT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3000 Н/мм.
Тип соединителей SMT-KROT является высокоэффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-KROT комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT, имеющей зенковку под винт, и шестигранной гайкой SMT S22 толщиной 2,5 мм, изготовленной методом холодной штамповки.
В комплект поставки SMT-KROT входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.

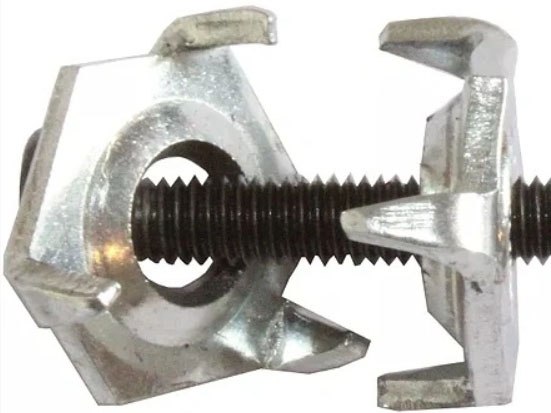

Механические соединители SMT-TIGER
Механический соединитель SMT-TIGER предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3500 Н/мм.
Тип соединителей SMT-TIGER является наиболее эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-TIGER комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT с тремя зубцами и шестигранной гайкой SMT S22 с тремя зубцами толщиной 2,5 мм.
В комплект поставки SMT-TIGER входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.

Механические соединители SMT-35
Механические соединители SMT-35 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 5 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-35 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 400 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 300 мм.
Конструктивно замки SMT-35 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 35 мм.
В комплект поставки входят 50 шт. соединителей и бита. Для оперативной установки соединителей SMT-35 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

Механические соединители SMT-50
Механические соединители SMT-50 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-50 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 400 мм.
Конструктивно замки SMT-50 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 50 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-50 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

Механические соединители SMT-65
Механические соединители SMT-65 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-65 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-65 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 65 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-65 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

Механические соединители SMT-75
Механические соединители SMT-75 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-75 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-75 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 75 мм.
В комплект поставки входят 10 шт. соединителей и бита. Для оперативной установки соединителей SMT-75 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.
